¿Qué es una fresa de hélice variable? ¿Y por qué necesitas una?
Índice
- El problema: vibraciones armónicas
- La solución: geometría multihélix
- ¿Por qué cambiar a una fresa de hélice variable?
- ¿Cuándo se debe utilizar una broca de hélice variable?
- Fresas de hélice variable frente a fresas de espiral estándar
- ¿Merece la pena comprar una broca de hélice variable?
- ¿Estás listo para acabar con las vibraciones en el CNC?
- Preguntas frecuentes
Si tus cortes con CNC parecen casi perfectos, salvo por ligeras ondulaciones, marcas de vibración o un borde irregular que debería haber quedado limpio, es posible que el problema no sea el material ni la máquina. Puede que se deba al ritmo de corte de la propia fresa.
Una fresa de hélice variable (a veces denominada «fresa de hélice múltiple» y, en el sector metalúrgico, conocida a menudo como «fresa de hélice variable» ) está diseñada para resolver uno de los problemas más frustrantes del corte CNC: las vibraciones armónicas. Al modificar la geometría de las ranuras alrededor de la herramienta, una fresa de hélice variable puede producir un acabado más suave, reducir las vibraciones y permitir velocidades de avance más altas que muchas fresas espirales estándar.
En la práctica, cambiar a una broca de hélice variable puede proporcionarte un acabado liso como un espejo a velocidades de avance más altas, sobre todo en materiales que tienden a vibrar, astillarse, fundirse o desgarrarse.
El problema: vibraciones armónicas
En una fresa helicoidal estándar, cada canal —el filo de corte en espiral que envuelve la herramienta— sigue el mismo ángulo de hélice. Por ejemplo, cada canal puede estar rectificado con un ángulo constante de 30° o 45°.
Eso parece lógico y, en muchas aplicaciones, funciona bien. Pero a las velocidades del CNC, esa geometría uniforme puede suponer un problema.
Cuando la herramienta gira a 18 000 RPM, cada filo de corte impacta contra el material a intervalos perfectamente uniformes. Ese impacto repetido crea un ritmo mecánico. Si ese ritmo coincide con la frecuencia de vibración natural de tu máquina CNC, de tu sistema de sujeción de la pieza o del propio material, el resultado es una vibración armónica.
Las conversaciones pueden aparecer como:
- Un ruido fuerte y agudo, como de corte
- Vibración perceptible en la herramienta, el husillo o el material
- Bordes irregulares o marcas de vibración recurrentes en la pieza de trabajo
- Más calor en el corte
- Menor vida útil de la herramienta debido a las vibraciones y a la formación de microastillas
En otras palabras, el ruido no es solo molesto. Afecta a la calidad del corte, al rendimiento de la herramienta y a la productividad.
La solución: geometría multihélix
Una fresa de hélice variable resuelve este problema al romper el ritmo de forma intencionada.
En lugar de que todas las estrías tengan el mismo ángulo de hélice, cada una de ellas se rectifica con un ángulo de hélice ligeramente diferente. Por ejemplo, en una broca de 4 estrías con hélice múltiple:
- La ranura 1 podría tener un ángulo de hélice de 35°
- La ranura 2 podría tener un ángulo de hélice de 38°
- Es posible que la flauta 3 vuelva a los 35°
- Es posible que la flauta 4 vuelva a los 38°
Dado que los ángulos de las ranuras no son idénticos, los filos de corte no inciden sobre el material con un ritmo perfectamente uniforme. La sincronización entre los impactos varía a medida que gira la herramienta.
Esa sincronización irregular contribuye a interrumpir la onda armónica antes de que pueda convertirse en vibración. El resultado es un corte más suave, silencioso y estable.
Esta misma geometría de hélice variable se utiliza ampliamente en el mecanizado industrial del acero inoxidable, las aleaciones de titanio y otros metales difíciles de mecanizar, en los que el control de las vibraciones es esencial tanto para el acabado superficial como para la vida útil de la herramienta.

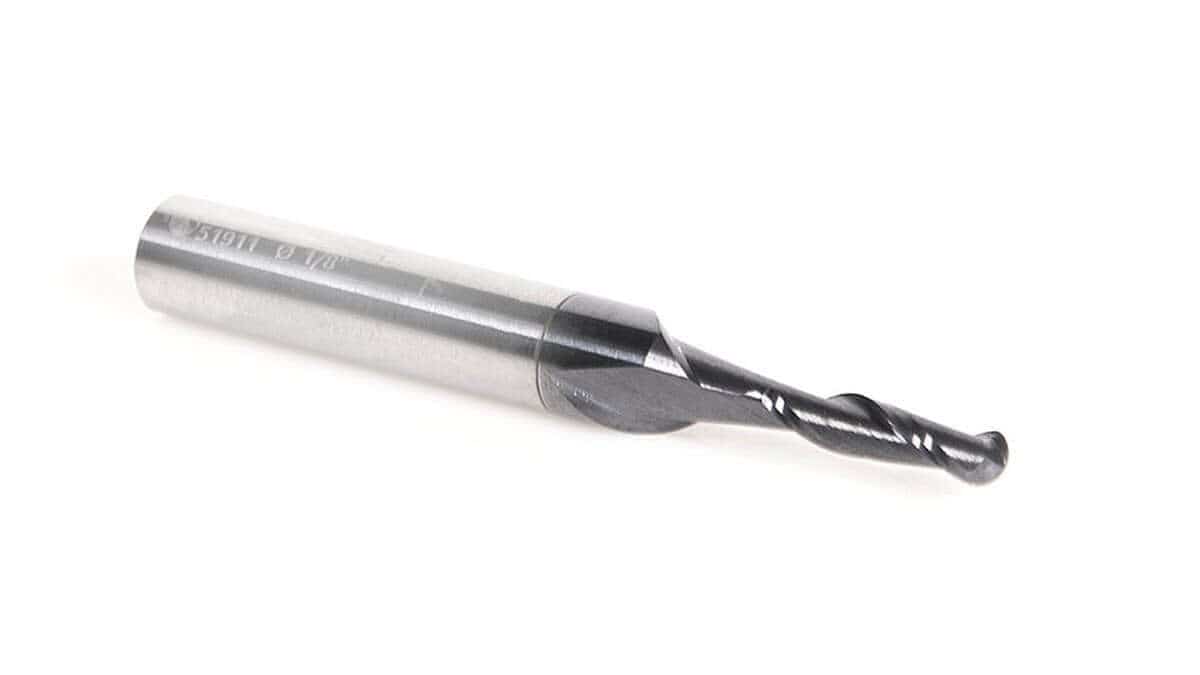

Fresas de punta esférica en espiral de carburo macizo de alto rendimiento para CNC con hélice variable. Su exclusivodiseño variable, que permite velocidades y avances más rápidos, garantiza un funcionamiento silencioso y un mejor acabado. El recubrimiento de nitruro de titanio y aluminio (AlTiN) de primera calidad proporciona un aumento espectacular de la productividad en términos de velocidad y durabilidad, tanto con refrigerante como sin él. ¿Por qué cambiar a una fresa de hélice variable?
Una broca de hélice variable es una herramienta de alta gama, pero sus ventajas pueden ser considerables, sobre todo cuando la calidad del acabado, la velocidad y la vida útil de la herramienta son factores importantes.
- Acabado superficial impecable: ayuda a eliminar las marcas de vibración y deja los bordes del material más limpios.
- Velocidades de avance más rápidas: la reducción de las vibraciones permite a los usuarios experimentados de CNC exigir más a la máquina y cortar con mayor eficiencia.
- Mayor vida útil de la herramienta: una menor vibración se traduce en menos tensión y menos microastillamiento en los filos de corte de carburo.
- Corte más silencioso: Al amortiguar las vibraciones se puede reducir notablemente el chirrido agudo del CNC, sobre todo en talleres pequeños y en instalaciones en garajes.
- Corte más estable: un corte más suave se traduce en menos desviación, un mejor control y resultados más predecibles.
¿Cuándo se debe utilizar una broca de hélice variable?
No es necesario disponer de una broca de hélice variable para cada trabajo. Para cortes sencillos en materiales fáciles de trabajar, una broca espiral estándar puede ser más que suficiente. Sin embargo, cuando el material es caro, el acabado debe ser impecable o las vibraciones te están ralentizando, merece la pena invertir en una broca de hélice variable.
Metales (aluminio, latón y aleaciones de alta resistencia)
La geometría de hélice variable resulta especialmente útil en el mecanizado de metales. Ofrece excelentes resultados en materiales no ferrosos, como el aluminio y el latón, donde la reducción de las vibraciones ayuda a evitar un acabado superficial deficiente y la soldadura de virutas.
Esta misma geometría de amortiguación de vibraciones también se utiliza ampliamente en fresas de extremo diseñadas para materiales difíciles, como el acero inoxidable, las aleaciones de titanio y las aleaciones de alta temperatura, en los que un corte estable es fundamental para la vida útil de la herramienta y el acabado superficial.
Plásticos y acrílicos
Los plásticos y los acrílicos pueden derretirse, agrietarse o astillarse si el corte es inestable. Al reducir las vibraciones y contribuir a mantener un corte más limpio, una broca de hélice variable puede mejorar la calidad del borde y reducir el riesgo de que se derrita o se agriete el material.
Maderas duras y exóticas
Las maderas duras y exóticas pueden resultar muy difíciles de trabajar, sobre todo cuando la veta cambia de dirección. Una broca de hélice variable ayuda a reducir las vibraciones y los desgarros, dejando un borde más limpio que requiere menos lijado tras el corte.
Fresas de hélice variable frente a fresas de espiral estándar
| Característica | Broca helicoidal estándar | Broca de hélice variable |
|---|---|---|
| Geometría de la flauta | Todas las flautas tienen el mismo ángulo de hélice | Las flautas utilizan diferentes ángulos de hélice para disipar la vibración |
| Ritmo de corte | Patrón de impacto uniforme y repetitivo | Una sincronización irregular que ayuda a reducir los armónicos |
| Control de la charla | Adecuado para muchas aplicaciones habituales | Excelente para reducir las oscilaciones y las vibraciones |
| Acabado superficial | Puede dejar marcas si se producen vibraciones | Proporciona bordes más limpios y lisos |
| Potencial de velocidad de avance | Puede que sea necesario reducir la velocidad para controlar las vibraciones. | A menudo permite un corte más rápido y estable |
| Mejor uso | Trazado general, materiales estándar, cortes cotidianos | Acabados de alta calidad, materiales más duros, metales, plásticos y trabajos en los que se producen vibraciones |
Fresa de punta esférica de alto rendimiento Amana 51910, fabricada en carburo macizo, con hélice variable, corte ascendente y dos canales, para CNC, con recubrimiento de AlTiN: esta pequeña fresa esconde una gran potencia.¿Merece la pena comprar una broca de hélice variable?
Si solo vas a realizar cortes gruesos de forma ocasional, una fresa helicoidal estándar puede ser suficiente. Pero si buscas bordes más limpios, tiempos de ciclo más rápidos, un corte más silencioso o una mayor vida útil de la herramienta, una fresa de hélice variable es una mejora inteligente.
Resulta especialmente útil a la hora de cortar maderas duras, maderas exóticas, aluminio, latón, acrílico o cualquier material en el que las vibraciones puedan estropear el resultado final.
La principal ventaja es muy sencilla: una broca de hélice variable no se limita a cortar el material. Corta con mayor suavidad porque evita que se generen vibraciones desde el principio.
¿Estás listo para acabar con las vibraciones en el CNC?
Mejora tu caja de herramientas con las brocas espirales de hélice variable de Amana Tool. Consigue cortes más limpios, avances más rápidos, un funcionamiento más silencioso y una mayor vida útil de las herramientas.
Compra ahora fresas de hélice variable y fresas de extremo
Preguntas frecuentes
¿Qué es una fresa de hélice variable?
Una fresa de hélice variable (también denominada fresa de hélice múltiple) tiene canales rectificados con ángulos de hélice ligeramente diferentes, en lugar de que todos compartan el mismo ángulo. Esta geometría irregular disipa las vibraciones armónicas durante el corte, lo que da como resultado cortes más suaves, menos vibraciones y una mayor vida útil de la herramienta.
¿A qué se debe el vibrado al utilizar una fresa para fresadora CNC?
El traqueteo se produce cuando los filos de corte golpean el material a una frecuencia que coincide con la vibración natural de la máquina, la pieza de trabajo o la herramienta. La vibración armónica resultante puede dejar marcas visibles en la pieza de trabajo, generar un ruido intenso y acortar la vida útil de la herramienta.
¿Qué materiales se benefician más del uso de fresas de hélice variable?
Las brocas de hélice variable resultan especialmente eficaces a la hora de taladrar maderas duras, maderas exóticas, aluminio, latón, plásticos y acrílicos. Estos materiales son más propensos a sufrir vibraciones, desgarros, fusión o vibraciones incontroladas, lo que hace que la mayor estabilidad que ofrece el diseño de hélice variable resulte especialmente valiosa.
¿Se puede utilizar una broca de hélice variable a velocidades de avance más altas?
A menudo, sí. Dado que la geometría variable de la hélice reduce las vibraciones y las sacudidas, los operadores de CNC con experiencia suelen poder aumentar las velocidades de avance sin dejar de obtener un excelente acabado superficial. El avance y la velocidad ideales siguen dependiendo de la máquina, el material, el husillo y el sistema de sujeción de la pieza.
¿Las brocas de hélice variable duran más que las brocas espirales estándar?
En muchas aplicaciones, sí. Una menor vibración supone menos tensión en los filos de corte de carburo, lo que ayuda a minimizar las microfisuras y el desgaste. Una mayor vida útil de la herramienta es una de las ventajas clave de una fresa de hélice variable de calidad.
¿Merece la pena el coste adicional de las fresas de hélice variable?
Si fabricas piezas de producción, mecanizas materiales costosos o intentas conseguir el mejor acabado posible, la inversión suele amortizarse gracias a un mecanizado más rápido, un menor número de piezas rechazadas y una mayor vida útil de las herramientas. Para cortes de desbaste ocasionales en materiales más blandos, puede bastar con una broca helicoidal estándar.
¿Son mejores las brocas de hélice variable que las brocas espirales estándar?
Ninguno de los dos diseños es «mejor» en todos los casos: están pensados para situaciones diferentes. Las brocas de espiral estándar son excelentes herramientas de uso general, mientras que las de hélice variable están pensadas para aplicaciones exigentes en las que las prioridades son reducir las vibraciones, mejorar la calidad del acabado y maximizar la productividad.
