Fresas PCD: ¿cuándo merece la pena invertir en ellas?
Índice
- ¿Qué es una fresa PCD?
- Por qué los talleres de producción utilizan fresas de PCD
- ¿En qué sectores se utilizan las fresas de PCD?
- 1. Fabricantes de muebles de cocina y armarios
- 2. Talleres de carpintería comercial y de interiores arquitectónicos
- 3. Fabricantes de muebles
- 4. Tiendas de rótulos, carteles y expositores
- 5. Fabricantes de autocaravanas, embarcaciones y vehículos de transporte
- 6. Fabricantes de materiales compuestos
- 7. Fabricantes de productos de plástico
- 8. Aplicaciones relacionadas con los circuitos impresos y la electrónica
- ¿Qué materiales justifican el uso de fresas de PCD?
- Fresas de PCD frente a fresas de metal duro
- ¿Cuándo merece la pena el coste del PCD?
- ¿Cuándo sigue siendo el carburo la mejor opción?
- Por qué es importante la geometría de compresión
- Cómo enfocar el ROI
- ¿Es una fresa PCD adecuada para tu taller?
- Reflexiones finales
- Preguntas frecuentes
Las fresas de diamante policristalino (PCD) no son adecuadas para todos los talleres. Para trabajos ocasionales con CNC, una fresa de metal duro de alta calidad suele ser la opción más práctica. Sin embargo, en entornos de producción en los que se cortan día tras día materiales en láminas abrasivos, compuestos, MDF, melamina, ACM, fibra de vidrio, plásticos u otros materiales resistentes, las herramientas de diamante policristalino pueden reducir drásticamente los cambios de herramienta, mejorar la uniformidad y reducir el coste por pieza.
La verdadera pregunta no es simplemente: «¿Es el PCD mejor que el carburo?». La pregunta más acertada es: ¿se utiliza en tu taller suficiente material como para que la mayor vida útil de la herramienta compense el mayor coste inicial?
¿Qué es una fresa PCD?
PCD son las siglas de «diamante policristalino». En las herramientas de PCD, las partículas de diamante se fusionan sobre un sustrato de carburo sometidas a altas temperaturas y presiones. El resultado es un filo extremadamente duro que ofrece una resistencia al desgaste mucho mayor que la del carburo.
Dado que el diamante es mucho más duro que el carburo, las herramientas de PCD resultan especialmente útiles a la hora de cortar materiales que desgastan rápidamente las fresas convencionales. Entre ellos se incluyen el MDF, los tableros aglomerados, la melamina, los paneles compuestos, los materiales compuestos de aluminio, la fibra de vidrio, los plásticos y otros materiales abrasivos que se utilizan habitualmente en la producción CNC.
Fresa CNC de diamante policristalino (PCD) de compresión con corte ascendente/descendente y punta de inmersión de metal duro, rotación a la derecha¿Por qué las fresas para PCD no tienen ranuras en espiral?
Si ya has utilizado fresas de metal duro monolítico, es posible que una fresa de PCD te resulte desconocida. En lugar de ranuras en espiral continuas, muchas herramientas de PCD cuentan con una serie de insertos de corte de diamante escalonados, soldados con soldadura fuerte al cuerpo de la herramienta.
Este diseño es intencionado. El diamante policristalino se fabrica de forma diferente al carburo compacto, lo que hace que los filos de corte en espiral largos y continuos resulten poco prácticos y caros de producir. Al soldar por brazo segmentos de corte de PCD individuales al cuerpo de la herramienta, los fabricantes crean una herramienta de corte extremadamente duradera, capaz de soportar entornos de producción exigentes y, al mismo tiempo, mantener una vida útil excepcional del filo.
Las plaquitas de corte escalonadas también ofrecen varias ventajas en cuanto al rendimiento. En lugar de que un único filo de corte largo retire todo el material de una sola vez, cada plaquita retira una parte del material a medida que penetra en la pieza de trabajo. Esto ayuda a distribuir las fuerzas de corte de forma más uniforme, reducir las vibraciones, mejorar la evacuación de virutas y minimizar la acumulación de calor durante los ciclos largos de CNC.
En las fresas de PCD de tipo compresión, los insertos están rectificados con precisión y colocados de tal forma que generan una acción de corte tanto hacia arriba como hacia abajo. Esto permite obtener los mismos bordes superiores e inferiores limpios que los carpinteros y los operadores de CNC esperan de una fresa de compresión tradicional, al tiempo que ofrece una mayor vida útil de la herramienta, lo que hace que las herramientas de PCD resulten atractivas para la producción a gran escala.
Aunque su diseño difiere mucho del de una fresa helicoidal convencional, está concebida específicamente para el mecanizado industrial con CNC, donde maximizar la vida útil de la herramienta, mantener la calidad del corte y reducir el tiempo de inactividad de la máquina suelen ser aspectos más importantes que minimizar el coste inicial de la herramienta.
Fresas rectas de inmersión para fresadoras CNC de diamante policristalino (PCD) de doble canal (apto para mesas de fresado), para cortar paneles compuestos y fibra de vidrio.
Por qué los talleres de producción utilizan fresas de PCD
Las fresas de PCD son caras, pero los talleres de producción no las compran porque sean «más sofisticadas» que las de metal duro. Las compran porque el tiempo de inactividad sale caro.
En un taller de CNC con mucha actividad, cada cambio de herramienta interrumpe la producción. Una broca desgastada también puede provocar una mala calidad de los bordes, piezas rechazadas, velocidades de avance más lentas, un lijado adicional o trabajos de acabado extra. Si una broca de PCD puede funcionar muchas veces más que una de metal duro en el mismo material, el ahorro puede superar con creces el coste de la propia herramienta.
Las herramientas de PCD pueden ayudar a reducir:
- Cambios de herramienta durante tiradas de producción largas
- Tiempo de inactividad de la máquina
- Interrupciones durante la instalación
- Variación en la calidad del filo debida al desgaste de la herramienta
- Piezas rechazadas debido al desgaste de las herramientas
- Tiempo dedicado a lijar, limpiar o retocar los bordes
¿En qué sectores se utilizan las fresas de PCD?
Aunque las fresas PCD se describen a veces como herramientas para el trabajo de la madera, su mercado real es más amplio y de carácter más industrial. Son ideales para usuarios de máquinas CNC que cortan materiales abrasivos en aplicaciones repetitivas, de gran volumen o de alto valor.
1. Fabricantes de muebles de cocina y armarios
Los talleres de ebanistería y los fabricantes de cocinas se encuentran entre los usuarios más habituales de las fresas de compresión de PCD. Estos talleres suelen cortar grandes volúmenes de MDF, melamina, aglomerado, contrachapado, paneles laminados y láminas chapadas.
Para este tipo de producción, una geometría de compresión resulta especialmente útil, ya que ayuda a obtener bordes superiores e inferiores limpios en los materiales laminados. Cuando se mecanizan durante todo el día las mismas piezas de armarios anidadas, una mayor vida útil de la herramienta puede marcar una diferencia significativa.
2. Talleres de carpintería comercial y de interiores arquitectónicos
Los talleres de carpintería comercial fabrican mobiliario para tiendas, interiores de oficinas, mostradores de recepción, mobiliario para hoteles, paneles de pared y componentes arquitectónicos a medida. Estos trabajos suelen implicar grandes volúmenes de MDF, chapas, paneles laminados y tableros compuestos.
Para estos talleres, las herramientas PCD no se utilizan tanto para trabajos de carpintería de aficionado como para una producción CNC predecible. El objetivo es conseguir cortes limpios y repetibles con menos interrupciones.
3. Fabricantes de muebles
Los fabricantes de muebles que cortan láminas, paneles chapados, MDF, contrachapado y tableros compuestos pueden beneficiarse del uso de herramientas de PCD, especialmente cuando producen las mismas piezas de forma repetida.
En la fabricación de muebles, la uniformidad es fundamental. Una herramienta que mantenga su filo durante más tiempo puede ayudar a mantener la misma calidad de corte desde la primera pieza hasta la última.
4. Tiendas de rótulos, carteles y expositores
Los fabricantes de carteles y expositores suelen cortar materiales que suponen un gran desgaste para las herramientas de carburo, como los compuestos de aluminio, los plásticos, el PVC, el acrílico, el HDPE, los paneles de espuma y los paneles compuestos.
Las herramientas de PCD pueden ser una opción muy adecuada cuando estos talleres cortan los mismos materiales todos los días, sobre todo cuando tanto la calidad del corte como la velocidad de producción son importantes.
5. Fabricantes de autocaravanas, embarcaciones y vehículos de transporte
Los fabricantes de autocaravanas, embarcaciones y vehículos de transporte utilizan con frecuencia materiales compuestos ligeros, paneles de fibra de vidrio, espuma estructural, contrachapado y otros materiales abrasivos. Estos son precisamente los tipos de materiales que pueden acortar rápidamente la vida útil de las herramientas de carburo.
Para los fabricantes de suelos, paneles, componentes de interior o piezas estructurales ligeras, las fresas de PCD pueden reducir el desgaste de las herramientas y mejorar la fiabilidad de la producción.
6. Fabricantes de materiales compuestos
Los fabricantes de materiales compuestos que cortan fibra de vidrio, uretano reforzado con fibra, espuma estructural, materiales compuestos a medida y paneles ligeros son candidatos idóneos para el uso de herramientas de PCD.
Los materiales compuestos suelen ser abrasivos, y el desgaste de las herramientas puede suponer un gasto importante cuando el volumen de producción es elevado. Las herramientas de PCD están diseñadas para este tipo de entornos exigentes.
7. Fabricantes de productos de plástico
Algunos talleres de fabricación de plásticos utilizan herramientas de PCD para series largas de mecanizado CNC en materiales como el acrílico, el HDPE, el PVC y otros plásticos. La conveniencia de utilizar PCD depende del material, de los requisitos de calidad del corte y del volumen de producción.
Para el corte ocasional de plástico, el carburo o el carburo recubierto pueden ser suficientes. Para el corte repetitivo en la producción, puede merecer la pena considerar el PCD.
8. Aplicaciones relacionadas con los circuitos impresos y la electrónica
Las placas de circuito impreso de fibra de vidrio son muy abrasivas. Para los talleres que mecanizan materiales reforzados con fibra de vidrio o sustratos similares, las herramientas de PCD pueden ofrecer un filo más duradero que las de metal duro.
¿Qué materiales justifican el uso de fresas de PCD?
Las fresas PCD resultan más útiles cuando el material es lo suficientemente abrasivo, o la serie de producción es lo suficientemente larga, como para que las fresas de metal duro se desgasten demasiado rápido.
Entre los materiales más habituales se encuentran:
- MDF
- MDF recubierto de melamina
- Aglomerado
- Aglomerado
- Contrachapado
- Paneles chapados
- Material compuesto de aluminio
- Paneles compuestos
- Fibra de vidrio
- Placa de circuito impreso de fibra de vidrio
- Uretano reforzado con fibra
- Espuma estructural reforzada con fibra
- Compuestos ligeros
- Plásticos
- Maderas duras y blandas en entornos de producción
El PCD permite cortar materiales derivados de la madera, pero eso no significa que el aficionado a la carpintería lo necesite. La ventaja se hace patente cuando en el taller se corta suficiente material como para que la mayor duración de la herramienta compense su mayor coste.
Fresas de PCD frente a fresas de metal duro
Las fresas de metal duro siguen siendo la opción más adecuada para muchos usuarios de máquinas CNC. Son más económicas, están disponibles en numerosas geometrías y ofrecen buenos resultados en cortes de uso general. Para talleres pequeños, la creación de prototipos, tiradas cortas o materiales mixtos, el metal duro puede ser la opción más acertada.
Las fresas PCD son la mejor opción cuando la vida útil de la herramienta, el tiempo de actividad y la uniformidad son más importantes que el coste inicial.
| Factor | Fresas de metal duro | Fresas PCD |
|---|---|---|
| Coste inicial | Baja | Más alto |
| Vida útil de la herramienta | Bien | Una vida útil mucho más larga en materiales abrasivos |
| Ideal para | Trabajos generales de CNC, tiradas cortas, encargos variados | Corte en serie, materiales abrasivos, trabajos repetitivos |
| Reducción del tiempo de inactividad | Limitado | Gran ventaja en tiendas con gran volumen de ventas |
| Mejor comprador | Aficionados, pequeños talleres, talleres de personalización | Talleres de producción CNC y fabricantes |

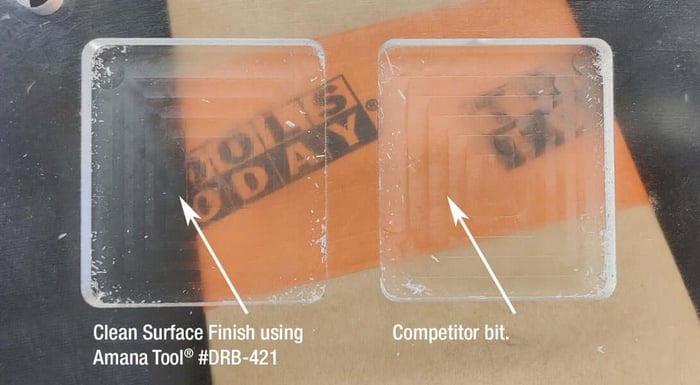

La calidad del acabado mejora considerablemente con las fresas con puntas de diamante policristalino (PCD)¿Cuándo merece la pena el coste del PCD?
El uso de herramientas PCD empieza a tener sentido cuando el coste de sustituir las brocas de metal duro pasa a ser menos importante que el coste de detener la máquina CNC.
La PCD puede merecer la pena si:
- Cortas MDF, melamina, aglomerado, materiales compuestos o ACM a diario
- Sustituyes con frecuencia las brocas de carburo debido al desgaste
- Ejecutas trabajos de hojas anidados de gran extensión
- Necesitas que la calidad de los bordes sea uniforme en numerosas piezas
- Los cambios de herramienta interrumpen la producción
- Tu taller lleva un control del coste por pieza, no solo del coste de las herramientas
- Las piezas rechazadas o las repeticiones de trabajo resultan caras
¿Cuándo sigue siendo el carburo la mejor opción?
El PCD no es necesariamente la mejor opción para todos los usuarios de CNC. En muchos casos, las herramientas de metal duro de alta calidad siguen ofreciendo una mejor relación calidad-precio.
El carburo puede ser una mejor opción si:
- Cortas de vez en cuando, en lugar de hacerlo de forma continua
- Eres un aficionado o tienes un pequeño taller de personalización
- Cambias con frecuencia de materiales y de tipos de trabajo
- Estás probando nuevos diseños o creando prototipos
- Tus brocas de carburo ya duran lo suficiente
- No estás perdiendo tiempo de producción valioso por los cambios de herramienta
En resumen: si las brocas de carburo no se desgastan rápidamente, puede que aún no necesites las de PCD.
Por qué es importante la geometría de compresión
Muchas fresas PCD que se utilizan en la producción CNC son fresas de compresión. Una fresa de compresión combina una geometría de corte ascendente y descendente. La parte inferior del filo de corte arrastra las virutas hacia arriba, mientras que la parte superior las empuja hacia abajo.
Esto ayuda a reducir el desbaste tanto en la cara superior como en la inferior de los materiales laminados, lo que hace que las brocas de compresión resulten especialmente útiles para la madera contrachapada, la melamina, los paneles chapados, los tableros laminados y las piezas de armarios.
Para obtener los mejores resultados, el grosor del material y la profundidad de corte deben permitir que la geometría de compresión funcione correctamente. Si el corte es demasiado superficial, es posible que las secciones de corte descendente y ascendente no se acoplen al material como se pretende.
Cómo enfocar el ROI
El mayor error es comparar el PCD y el carburo únicamente en función del precio de compra. El PCD debe evaluarse en función del coste total de producción.
Piensa en lo siguiente:
- ¿Cuántas brocas de carburo utilizas actualmente para el mismo material?
- Con qué frecuencia debe detenerse la máquina CNC para cambiar de herramienta
- ¿Cuánto trabajo supone reajustar las herramientas?
- ¿Cuántos desechos o reelaboraciones se deben a que las herramientas están desafiladas?
- Si una mayor vida útil de las herramientas permitiría realizar ciclos más largos sin supervisión
- La importancia de una calidad de acabado constante para tu producto final
Para un aficionado, puede que las cuentas nunca salgan. Sin embargo, para un taller de ebanistería, un taller de rotulación o un fabricante de materiales compuestos, el ahorro puede ser considerable.
¿Es una fresa PCD adecuada para tu taller?
Las fresas PCD deben entenderse, ante todo, como herramientas de producción. No son simplemente «mejores fresas para trabajar la madera». Se trata de herramientas CNC especializadas, diseñadas para talleres en los que los materiales abrasivos, las series largas y el tiempo de actividad de la máquina son factores clave.
Si en tu taller se cortan a diario MDF, melamina, paneles compuestos, ACM, fibra de vidrio, plásticos, contrachapado o aglomerado, puede que merezca la pena invertir en una fresa de PCD. Si solo realizas trabajos con CNC de forma ocasional, una fresa de metal duro de alta calidad puede seguir siendo la opción más práctica.
La herramienta adecuada es aquella que se adapta a tu material, máquina, volumen de producción y objetivos de coste por pieza.

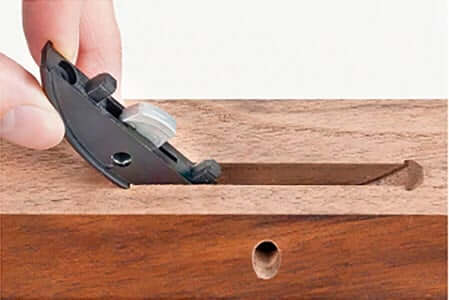

¿Necesitas fresar ranuras para los sistemas Lamello®? Echa un vistazo alas fresas de PCD para el sistema P o alas cuchillas de PCD para Zeta P2.Reflexiones finales
Las fresas PCD resultan especialmente útiles cuando la vida útil de la herramienta influye directamente en la rentabilidad. Para los talleres de producción con máquinas CNC, su valor no radica únicamente en que el filo de corte sea más duro, sino también en que se producen menos interrupciones, las piezas son más uniformes, las series de producción son más largas y el tiempo de inactividad se reduce.
Si se utiliza para la aplicación adecuada, el utillaje de PCD puede ser una de las mejoras más rentables del taller. Si, por el contrario, se utiliza para una aplicación inadecuada, puede que simplemente sea una herramienta demasiado sofisticada para lo que requiere el trabajo.
Preguntas frecuentes
¿Qué es una fresa PCD?
Una fresa de PCD (diamante policristalino) es una herramienta de corte CNC con filos de corte de diamante fijados a un sustrato de carburo. Dado que el diamante es considerablemente más duro que el carburo, las fresas de PCD duran mucho más al mecanizar materiales abrasivos como el MDF, la melamina, los tableros aglomerados, la fibra de vidrio, los materiales compuestos de aluminio (ACM) y muchos paneles compuestos.
¿Son mejores las fresas de PCD que las de metal duro?
No siempre. Las fresas de carburo de alta calidad son una excelente opción para aficionados, talleres de fabricación a medida, prototipos y series de producción cortas. Las fresas de PCD resultan una mejor inversión cuando un taller corta grandes volúmenes de materiales abrasivos y desea reducir los cambios de herramienta, el tiempo de inactividad de la máquina y el coste total por pieza.
¿Qué sectores son los que más se benefician de las fresas de PCD?
Las fresas PCD son utilizadas habitualmente por fabricantes de armarios, talleres de carpintería comercial, fabricantes de muebles, empresas de señalización y expositores, fabricantes de autocaravanas y embarcaciones, fabricantes de materiales compuestos, fabricantes de plásticos y otros talleres de producción con máquinas CNC que mecanizan habitualmente materiales abrasivos.
¿Qué materiales pueden cortar las fresas de PCD?
Las fresas PCD están diseñadas para materiales exigentes, como MDF, melamina, aglomerado, contrachapado, maderas duras, maderas blandas, material compuesto de aluminio (ACM), fibra de vidrio, paneles compuestos, plásticos, materiales reforzados con fibra y espuma estructural. Resultan especialmente útiles a la hora de mecanizar materiales que desgastan rápidamente las herramientas de metal duro.
¿Por qué son tan caras las fresas de PCD?
Las herramientas de PCD son más caras porque los filos de corte están fabricados con diamante policristalino producido en laboratorio y unido a carburo. Aunque la inversión inicial es mayor, muchos talleres de producción consideran que la mayor vida útil de las herramientas, el menor número de cambios de herramienta, la reducción del tiempo de inactividad y la mejora de la productividad reducen sus costes totales de mecanizado.
¿Cuánto duran las fresas PCD?
La vida útil de las herramientas varía en función del material, las velocidades de avance, la velocidad del husillo y las condiciones de mecanizado. En materiales abrasivos, las fresas de PCD suelen durar muchas veces más que las herramientas de metal duro. En entornos de producción, la mayor vida útil de las herramientas puede reducir significativamente el tiempo de inactividad de las máquinas y aumentar la productividad.
¿Merece la pena utilizar fresas PCD en talleres pequeños?
Para muchos usuarios de máquinas CNC pequeñas o que las utilizan de forma ocasional, las fresas de metal duro de alta calidad ofrecen la mejor relación calidad-precio. Las fresas de PCD suelen resultar rentables cuando un taller tiene grandes volúmenes de producción, mecaniza materiales abrasivos a diario o pierde un tiempo de producción considerable debido a los frecuentes cambios de herramienta.
¿Se pueden afilar las fresas para PCD?
Sí. A diferencia de las herramientas desechables, muchas fresas de PCD pueden reafilarse profesionalmente varias veces. Esto contribuye a prolongar la vida útil de la herramienta y puede mejorar aún más la rentabilidad a largo plazo de la inversión para los talleres de producción.
