Cómo hacer agujeros para pasadores de estantería con un taladro o una fresadora CNC
Taladrar los agujeros de los pasadores de las baldas es una tarea habitual en carpintería, sobre todo en ebanistería, donde se necesitan baldas ajustables. El proceso puede realizarse utilizando un taladro manual con una plantilla o una fresadora CNC, y existen sistemas específicos como el sistema "Shelf 32" que estandarizan el espaciado y la colocación de estos orificios.
El sistema "Shelf 32" (también conocido como sistema de 32 mm)
Visión general
El sistema "Shelf 32", también conocido como sistema de 32 mm, es una norma utilizada principalmente en la ebanistería europea. Este sistema se basa en una separación de 32 mm entre orificios, que se ajusta al tamaño normalizado de los herrajes europeos, como bisagras y guías de cajones.
Distancia entre agujeros

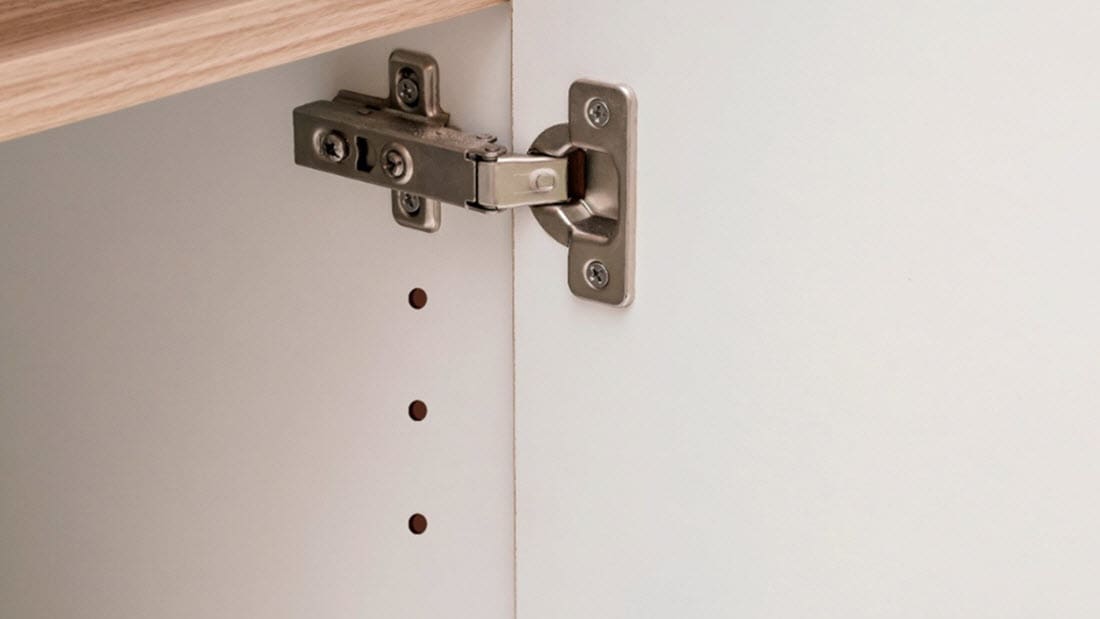

Los orificios suelen perforarse a 32 mm de distancia en una fila vertical. El primer orificio se suele colocar a 37 mm del borde del armario o panel. De este modo, los herrajes pueden instalarse y alinearse fácilmente.
Aplicaciones
El sistema de 32 mm se utiliza ampliamente para estanterías ajustables, construcción de armarios e instalación de bisagras. Simplifica el proceso de fabricación, especialmente en la producción en serie, ya que todos los componentes siguen la misma norma de espaciado.
Ventajas del sistema de 32 mm
El sistema de 32 mm aumenta la eficacia de varias formas, sobre todo en el contexto de la producción en serie y los armarios estandarizados. He aquí cómo:
1. Normalización de componentes
- Piezas intercambiables: El sistema de 32 mm garantiza que todos los componentes (como bisagras, guías de cajones y pasadores de estanterías) estén estandarizados y puedan intercambiarse fácilmente entre distintos armarios y proyectos. Esto reduce la necesidad de herrajes o accesorios personalizados, simplificando la gestión de inventarios y las compras.
2. Proceso de fabricación simplificado
- Medidas uniformes: Dado que la separación entre orificios está estandarizada en 32 mm, no es necesario medir o marcar manualmente las posiciones de los orificios para cada pieza. Esta uniformidad reduce la posibilidad de errores y acelera el proceso de fabricación.
- Máquinas CNC preprogramadas: En un entorno de producción, las fresadoras CNC pueden preprogramarse con la disposición del sistema de 32 mm, lo que permite un taladrado rápido y repetible de los orificios de los pasadores de la estantería sin necesidad de reprogramación ni ajustes entre trabajos. Esto reduce el tiempo de preparación y aumenta el rendimiento.
3. Reducción del tiempo de preparación
- Plantillas y herramientas diseñadas para 32 mm: Muchas plantillas y herramientas especializadas están diseñadas específicamente para el sistema de 32 mm. Esto significa que los trabajadores pueden configurar y alinear rápidamente estas herramientas sin tener que ajustarlas a diferentes medidas, lo que permite una configuración más rápida y una producción más eficiente.
4. Montaje más rápido
- Facilidad de montaje: Como los componentes, como las bisagras y las guías de los cajones, están diseñados para funcionar con el sistema de 32 mm, se alinean perfectamente con los orificios pretaladrados, lo que agiliza y simplifica el montaje. No es necesario realizar ajustes ni retoques durante el montaje, lo que puede ahorrar mucho tiempo, especialmente en la producción a gran escala.
5. Flexibilidad en el diseño
- Construcción modular: El sistema de 32 mm admite la construcción modular, que permite mezclar y combinar distintos componentes y paneles para crear una gran variedad de diseños. Esta flexibilidad permite una mayor personalización sin sacrificar la eficiencia, ya que el sistema subyacente sigue siendo el mismo.
6. Mejora del control de calidad
- Coherencia entre productos: Con un sistema estandarizado, es más fácil mantener una calidad uniforme en todos los productos. El espaciado y la colocación uniformes de los orificios garantizan que todas las piezas cumplan las mismas especificaciones, lo que reduce el riesgo de defectos y la necesidad de repetir el trabajo.
7. Escalabilidad
- Mayor facilidad para ampliar la producción: El sistema de 32 mm es especialmente ventajoso a la hora de escalar la producción, ya que la estandarización permite ampliar fácilmente los procesos de fabricación sin necesidad de realizar cambios significativos en los equipos o procedimientos.
Woodpeckers Shelf Pin and Drawer Slide Template proporciona un espaciado perfecto con su elección de dos métodos de perforación diferentes, brocas autocentrantes o una fresadora con un casquillo guía de plantilla de 3/8".
Taladrar agujeros para pasadores de estantería con una broca
Plantillas
Cuando se utiliza un taladro, a menudo se emplea una plantilla de pasador para garantizar un espaciado preciso y uniforme de los orificios. Estas plantillas suelen tener agujeros preestablecidos espaciados a intervalos de 32 mm y guían la broca directamente a la pieza de trabajo.
Broca
La broca de punta de alfiler se utiliza habitualmente porque crea orificios limpios y precisos con un desgarro mínimo, lo que es importante tanto para la estética como para la funcionalidad.
Proceso
- Coloque la plantilla: Fije la plantilla a la pieza de trabajo. Algunas plantillas tienen abrazaderas incorporadas, mientras que otras requieren abrazaderas separadas.
- Taladre los orificios: Inserte la broca en cada orificio guía de la plantilla y taladre hasta la profundidad deseada. Pueden utilizarse topes de profundidad para garantizar una profundidad uniforme en todos los orificios.
- Repita: Mueva la plantilla según sea necesario para completar todos los orificios a lo largo de la pieza.
El mecanismo de centrado de la broca autocentrante Centrotec de 5 mm de Festool gira libremente, lo que evita que se queme o estropee la superficie acabada, y cuenta con una punta en forma de alfiler para facilitar el uso y el control.
Taladrado de agujeros para pasadores de estantería con una fresadora CNC
Ventajas
El uso de una fresadora CNC para taladrar agujeros de pasador de estantería ofrece una precisión y una consistencia superiores, especialmente en entornos de producción en los que se procesan muchas piezas. La máquina CNC puede programarse para taladrar los orificios a intervalos y profundidades exactos, lo que elimina la necesidad de realizar mediciones y ajustes manuales.
Programación
El espaciado de 32 mm puede programarse en la máquina CNC, lo que garantiza que todos los orificios se taladren con precisión. La máquina puede manejar varios tamaños y configuraciones de paneles, lo que la hace versátil para diferentes diseños de armarios.
Velocidad y eficacia
Una fresadora CNC puede taladrar múltiples agujeros con rapidez y precisión, lo que la hace ideal para la producción a gran escala. También reduce la probabilidad de que se produzcan errores humanos.
Muchas brocas de inmersión en espiral de metal duro Spektra están diseñadas específicamente para la inmersión en agujeros de estante utilizando una máquina CNC.
Brocas CNC Spektra diseñadas para agujeros de pasador de estantería
| Artículo | Diámetro | Altura de corte | Vástago | Longitud total | # Número de flautas | Rotación |
| 46211-K | 4 mm | 3/4" | 1/4" | 2-1/2" | 2 | Corte hacia abajo |
| 46202-K | 1/4" | 3/4" | 1/4" | 2-1/2" | 2 | Corte hacia abajo |
| 46211-L-K | 5 mm | 1" | 1/4" | 2-1/2" | 2 | Corte hacia abajo |
| 46214-K | 3/8" | 1-1/4" | 3/8" | 3" | 3 | Corte hacia abajo |
| 48219-K | 8 mm | 1" | 8 mm | 1-1/2" | 2 | Corte hacia abajo |
| 48224-K | 10 mm | 1" | 10 mm | 3" | 2 | Corte hacia abajo |
| 46210-K | 1/2" | 7/8" | 1/2" | 3" | 2 | Corte ascendente |
| 46216-K | 1/2" | 1-1/2" | 1/2" | 3-1/2" | 3 | Corte hacia abajo |
Consideraciones
Material
El tipo de material que se taladre puede afectar a la elección de la broca y la técnica. Por ejemplo, los materiales más duros pueden requerir una velocidad de perforación más lenta para evitar quemar o desafilar la broca.
Control de profundidad
Una profundidad constante es crucial para que los pasadores de la estantería se asienten uniformemente. Los topes de profundidad de un taladro o la programación de precisión de una fresadora CNC garantizan que todos los orificios tengan la misma profundidad.
Recogida de polvo
Taladrar múltiples agujeros genera mucho polvo. El uso de sistemas de recogida de polvo con un taladro o una fresadora CNC puede mantener limpio el espacio de trabajo y mejorar la visibilidad.
Conclusión
Taladrar los agujeros de los pasadores de las estanterías, especialmente con el sistema de 32 mm, es un proceso sencillo que puede hacerse manualmente con un taladro y una plantilla o, de forma más eficaz, con una fresadora CNC. La elección entre estos métodos depende de la escala del proyecto, la precisión deseada y las herramientas disponibles. El sistema "Shelf 32" estandariza el proceso, garantizando la compatibilidad con una amplia gama de hardware y facilitando la obtención de resultados profesionales.
