Técnicas avanzadas de ensamblaje CNC

Técnicas avanzadas de ensamblaje CNC


Lectura en 5 minutos

Escuchar el artículo
El audio generado por Blog Voice AI™ de DropInBlog puede tener ligeros matices de pronunciación. Más información

Combinando la precisión de la tecnología CNC con los conocimientos tradicionales de ebanistería, los carpinteros modernos pueden alcanzar nuevos niveles de resistencia, creatividad y eficacia.

Diferencias entre la carpintería CNC y las técnicas tradicionales

La carpintería tradicional se basa en herramientas manuales o máquinas fijas como sierras de mesa y escopleadoras para crear uniones con esquinas interiores cuadradas y afiladas. Por ejemplo, una unión clásica de mortaja y espiga se diseña con ángulos nítidos de 90°.

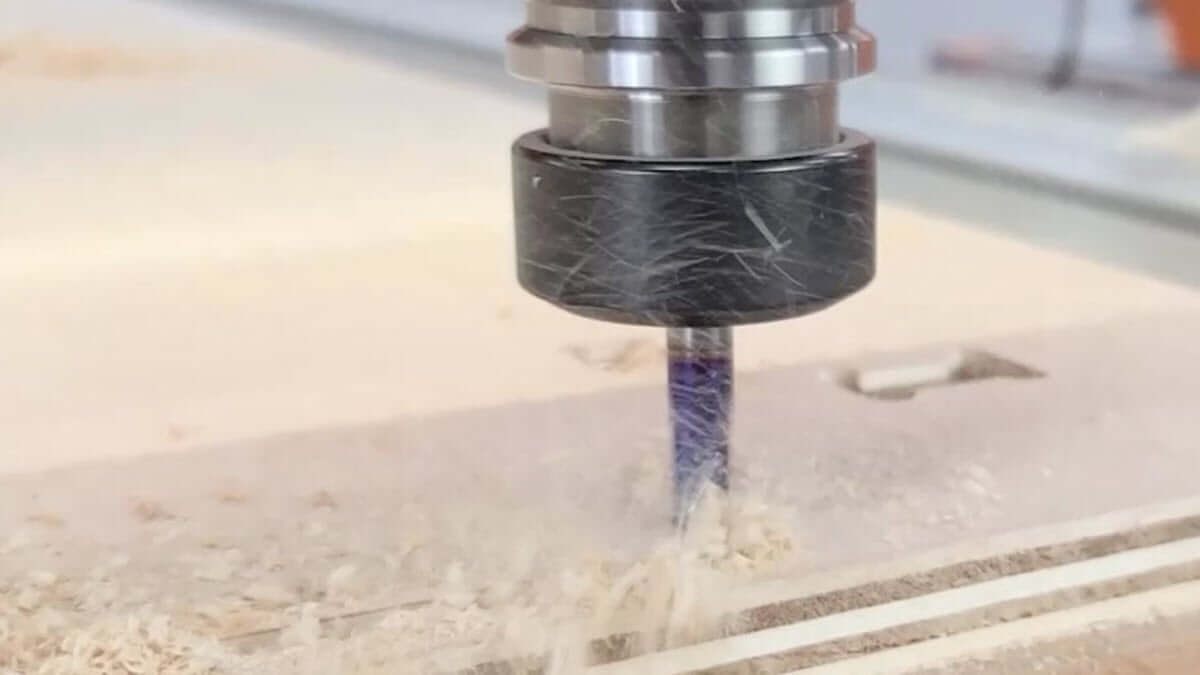

Pero las fresadoras CNC utilizan brocas giratorias y las brocas redondas no pueden cortar esquinas interiores afiladas. Esto significa que cuando se intenta mecanizar una cavidad o mortaja cuadrada perfecta en una CNC, las esquinas internas acaban redondeadas. Si intentas encajar una espiga cuadrada en ese espacio, simplemente no se asentará correctamente.

Ahí es donde entran en juego las juntas específicas CNC como la Dogbone Joint.

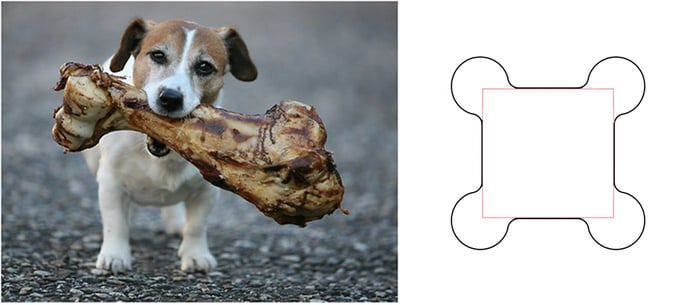

Una junta en forma de espina de perro permite que las piezas cuadradas encajen en las esquinas cortadas con CNC compensando la fresa redonda.


¿Qué es una articulación DogBone?

La junta Dogbone es una adaptación de CNC que resuelve el problema de las esquinas interiores. Consiste en extender un pequeño relieve circular -con forma de hueso de perro- en cada esquina interior de la cajera o ranura. Este corte adicional permite que las piezas con bordes cuadrados se asienten completamente sin la interferencia del radio de la broca.

El resultado no es sólo una solución funcional, sino que también confiere a la carpintería CNC un carácter visual distintivo, a menudo asociado con los muebles planos y los métodos de fabricación modernos. Este método se utiliza mucho en ebanistería, estanterías modulares y todo lo que se diseñe para ensamblaje CNC.

Ahora vamos a explorar las uniones y técnicas avanzadas que llevan su trabajo CNC de funcional a excepcional.

Por qué la carpintería CNC cambia las reglas del juego

  • Precisión: Las máquinas CNC producen cortes exactos con una precisión de fracciones de milímetro, garantizando siempre uniones ajustadas.
  • Repetibilidad: Una vez programado, un CNC puede producir cientos de componentes idénticos sin variación.
  • Complejidad simplificada: Las uniones complejas, como los dogbones, los T-bones o las colas de milano deslizantes, son fáciles de producir con la configuración adecuada.
  • Eficacia: La carpintería CNC reduce drásticamente el trabajo manual, acelera la producción y minimiza los residuos.
  • Creatividad: Ya no está limitado por las restricciones físicas de las herramientas tradicionales: el CNC le da libertad para diseñar uniones funcionales y formales.

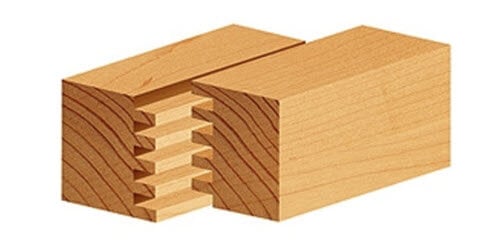

Las uniones en caja, o uniones de dedos, son muy resistentes una vez seca la cola.


Tipos de uniones de madera CNC: Guía comparativa

Tipo de juntaFuerzaUsos comunesDificultad de mecanizadoAtractivo estéticoConsejo profesional
Caja conjuntaAltaCajones, cajas, armariosModeradoCuadrícula visibleAjuste el tamaño de los dedos al grosor de la madera; ¡la tolerancia es importante!
Junta ciegaAltaCajones con exterior limpioAvanzadoBorde exterior sin costurasIdeal para armarios con marco frontal: requiere tolerancias estrechas
Articulación DogboneMedioMuebles planosFácilAspecto tecnológico-industrialAsegúrese de que los filetes interiores son mayores que el radio de su broca
Junta T-BoneMedioFijaciones rápidas, proyectos modularesFácilFuncional, no extravaganteBuena opción cuando se necesitan esquinas estrechas para ranuras
Junta de alojamiento (Dado)MedioEstanterías, separadoresFácilOcultoDeje 0,1 mm de espacio libre para tener en cuenta el hinchamiento de la cola.
Paso ConjuntoMuy altaEstructuras, mobiliario pesadoAvanzadoOculto o sutilBuena para una amplia superficie de encolado y un fuerte entrelazado

Aspectos importantes del diseño

  • Tamaño de los dedos: En las uniones en caja, la anchura de los dedos debe ser al menos el doble del diámetro de su fresa para evitar debilitar la estructura.
  • Radio del filete: Los filetes Dogbone y T-bone deben acomodarse al radio de su broca - no se quede corto o las uniones no encajarán.
  • Solapamiento y superficie: Para juntas escalonadas y juntas de alojamiento, maximice la superficie de pegamento para mejorar la resistencia.

Aplicaciones reales por tipo de articulación

  • Juntas para cajas: Perfectas para la producción por lotes de pequeñas cajas de cajones o recintos de altavoces en los que la uniformidad es importante.
  • Juntas Dogbone: Ideales para muebles que deben montarse y desmontarse repetidamente, como quioscos emergentes o estanterías modulares.
  • Juntas escalonadas: Excelente para carpintería arquitectónica y muebles de gran espesor que requieren refuerzo oculto.

Errores comunes (y cómo evitarlos)

  • Filetes demasiado pequeños: Las esquinas no se asientan correctamente. Utilice un radio de filete de al menos 1,1× el radio de la herramienta.
  • Ajustes flojos: Las tolerancias CNC deben tener en cuenta el desgaste de la broca y las pasadas de acabado. Utilice desechos para ajustar el ajuste antes de la producción.
  • Apriete excesivo: Especialmente en las uniones de carcasas, el apriete excesivo durante el encolado puede distorsionar la alineación; utilice cauls y una superficie de referencia plana.
  • Errores de fijación: Si la pieza se desplaza durante el mecanizado, las juntas no se alinearán. Utilice mesas de vacío o abrazaderas múltiples para mantener las piezas fijas.

Elegir la máquina CNC adecuada para carpintería

No todas las máquinas CNC son ideales para la carpintería. Esto es lo que hay que tener en cuenta:

  • Tamaño de la bancada: Una bancada de 4'x8' es ideal para ebanistas y proyectos de gran formato; los CNC de sobremesa aún pueden manejar carpintería para cajas y cajones pequeños.
  • Potencia del cabezal: 2,2 kW o superior se recomienda para carpintería de madera dura para mantener cortes limpios a altas velocidades de avance.
  • Compatibilidad de herramientas: Busque máquinas que admitan cambiadores de herramientas y utilicen brocas de mango comunes de 1/4" y 1/2" para carpintería.

Consejos de fijación y manipulación de piezas

  • Asegure cada corte: Utilice ventosas o abrazaderas mecánicas para evitar el desplazamiento de las piezas, especialmente durante los cortes de perfil.

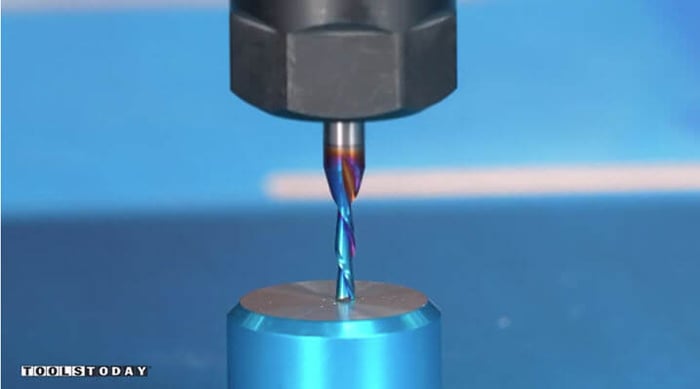

  • Ponga a cero con cuidado: Calibre su altura Z desde la superficie del material si utiliza tableros de grosor variable.
  • Tenga en cuenta la curvatura: tenga siempre en cuenta el diámetro de la broca y el modo de trayectoria (interior, exterior, en trayectoria) al diseñar las juntas.

Reflexiones finales

El ensamblaje CNC avanzado no consiste sólo en saber qué uniones cortar, sino en comprender cómo se combinan las propiedades de los materiales, las limitaciones de la máquina y la intención del diseño. Al dominar tanto las técnicas como las estrategias de diseño que se esconden tras el ensamblaje CNC, abrirá nuevas oportunidades para construir más rápido, más fuerte y más bonito que nunca.

Bono: Echa un vistazo a Matt descargable, personalizable CNC Workbench Planes disponibles ahora.

Preguntas frecuentes

¿Qué tipos de uniones pueden realizarse con una máquina CNC?

Las máquinas CNC pueden crear una amplia variedad de uniones, como uniones de caja, colas de milano, uniones de caja ciega, uniones de espina de perro y de espina en T, uniones de alojamiento (dado) y uniones escalonadas. Con el diseño y las herramientas adecuadas, las fresadoras CNC pueden realizar desde simples uniones a tope hasta complejas uniones entrelazadas.

¿Cuál es la precisión de las máquinas CNC para carpintería?

Las máquinas CNC modernas ofrecen una precisión increíble, a menudo de 0,025 mm (0,001 pulgadas), que es más que suficiente para juntas de madera muy ajustadas. Sin embargo, la precisión también depende del afilado de la herramienta, la fijación y la calibración adecuada.

¿Puedo utilizar un CNC de sobremesa para carpintería o necesito una máquina industrial?

Puede utilizar un CNC de sobremesa para trabajos de carpintería a pequeña escala, como cajas, cajones y muebles pequeños. Para piezas más grandes o trabajos de producción, se recomienda una máquina CNC industrial o de tamaño completo debido a la mayor rigidez y tamaño de la bancada.

¿Cuál es la mejor junta CNC para la resistencia?

Las uniones escalonadas y las uniones en caja se encuentran entre las más resistentes para el mecanizado de madera CNC. Las uniones escalonadas ofrecen una gran superficie de encolado y enclavamiento mecánico, mientras que las uniones en caja distribuyen la tensión entre varios dedos, lo que las hace ideales para aplicaciones de carga.

¿Cómo puedo evitar problemas de ajuste con las juntas CNC?

Pruebe siempre primero sus diseños de unión en material de desecho. Tenga en cuenta la desviación de la herramienta, el desgaste de la broca y la diferencia entre el tamaño real y el nominal de la broca. El diseño de juntas con una ligera tolerancia (en torno a 0,1 mm) suele resolver los ajustes estrechos o flojos.
