Sistemas de aspiración para talleres de carpintería: Del garaje al profesional
Índice
La captación de polvo es uno de los aspectos más importantes de un taller de carpintería seguro, saludable y eficiente. Tanto si trabaja en un rincón del garaje como si dirige una planta de producción con varias personas, el sistema de recogida de polvo adecuado protegerá sus pulmones, mejorará sus acabados y mantendrá limpio su taller.
Los talleres de carpintería tienen muchas formas y tamaños, al igual que las necesidades de captación de polvo. Esta guía desglosa los cuatro tipos principales de configuraciones de aspiración en función del tamaño del taller y la generación de polvo:
- Nivel 1: Taller de garaje (o más pequeño) con una aspiradora de taller
- Nivel 2: Taller compacto con colector de polvo
- Nivel 3: Tienda pequeña con conductos fijos
- Nivel 4: Taller profesional multipersonal con sistemas de ciclones industriales
Descargue cualquiera de nuestros carteles de seguridad GRATUITOS eninglés y/o españolNivel 1: Recogida de polvo para un taller en una esquina del garaje
Si su taller es un rincón del garaje con unas pocas herramientas manuales, aún puede controlar el polvo eficazmente. La clave está en elegir una instalación compacta, fácil de mover y eficaz para capturar el polvo en su origen.
Configuración rápida de un vistazo
Espacio: Rincón de garaje o pequeño espacio de trabajo
Herramientas típicas:
- Taladro atornillador (a menudo inalámbrico)
- Sierra circular
- Enrutador portátil
- Lijadora orbital (es la que genera más polvo; conéctala a un aspirador)
- Puedes hacer prácticamente cualquier cosa con estas 4 herramientas
Sistema de recogida de polvo:
- Aspirador de polvo
- Filtro HEPA + bolsas de aspiración
- Separador ciclónico para recoger las virutas antes de que obstruyan el filtro
- Mascarilla antipolvo o respirador de buena calidad
Por qué funciona esta configuración
Un sistema tipo shop-vac es de alta presión y bajo volumen, perfecto para herramientas manuales con mangueras cortas. Puede aspirar polvo de lijado y virutas pequeñas, pero se atascará rápidamente sin un separador.
Nivel 2: Taller compacto con colector de polvo
Este nivel cubre talleres pequeños pero serios, a menudo en un garaje o dependencia, cuando se empiezan a añadir herramientas fijas más grandes, como una sierra de mesa o una mesa de fresado.
Configuración típica y herramientas
- Espacio: de 400 a 800 pies cuadrados (garaje para 2 ó 3 coches)
- Herramientas: Sierra de mesa, fresadora, a veces cepilladora y/o ensambladora. No todas a la vez. Pero todas generan muchas virutas y polvo.
La clave aquí es que es un taller pequeño, normalmente con una persona trabajando en una máquina a la vez, y nada está muy lejos de otra cosa. - Flujo de trabajo: Herramientas móviles sobre carros o bases, con una mesa de montaje central; las herramientas se desplazan a menudo en función de las necesidades del proyecto.
Sistema de recogida de polvo

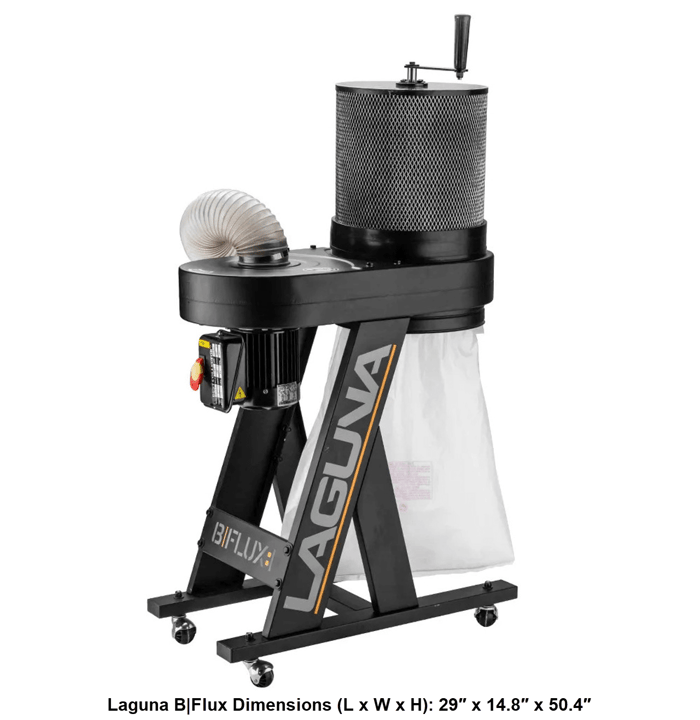

En esta etapa, un colector de polvo como el colector de polvo Laguna B|Flux es una buena inversión. Esta es una opción sólida para un nivel de entrada, colector de polvo de 1 etapa (sin separador ciclónico), motor de 1 HP, con un "1-micrón" filtro de cartucho (que en realidad proporciona la filtración de 99,97% de las partículas entre 0,2 y 2 micras).
Al no tener ciclón, sólo ocupa 29" x 14,8". Las virutas se depositan en una bolsa de 28 galones. Hay una manivela para limpiar el filtro.
Está clasificado para 650 pies cúbicos por minuto (CFM) cuando la lectura se toma en el único puerto de entrada de 4 ". Esa cifra se reduce a 550 CFM cuando la lectura se toma en la herramienta (sierra, fresadora) después de la conexión de la manguera. (Una reducción del 15%).

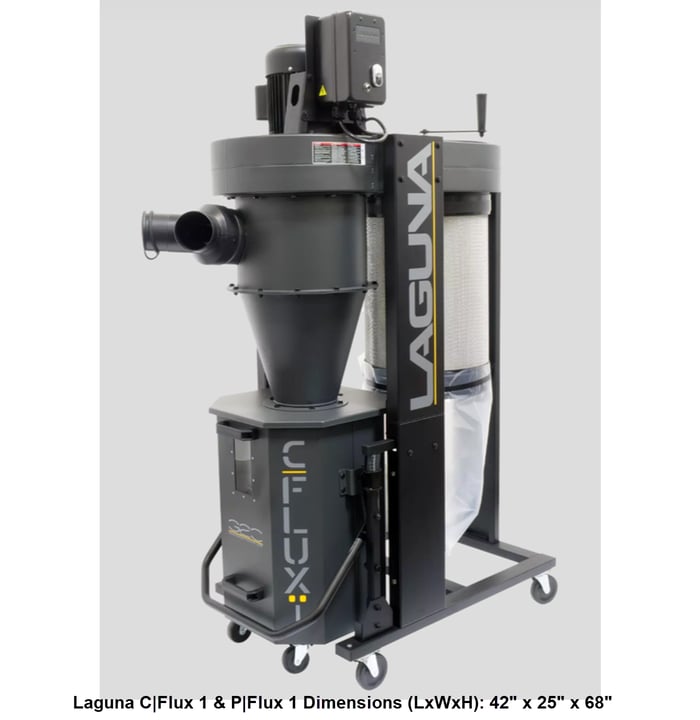

Si dispone de espacio, el colector de polvo Laguna C|Flux:1 incluye un separador ciclónico y un motor más potente que genera el doble de caudal de aire (a más del doble de espacio y casi el triple de precio).
- Huella: 42" x 25"

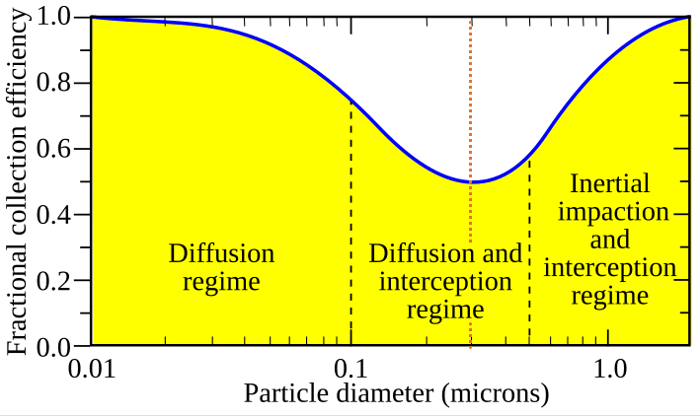

- Filtro: 1 micra (D|Flux, igual, filtra el 99,97% de las partículas entre 0,2 y 2 micras) o HEPA (P|Flux)
- Motor: 1.5 HP / 110V
- Puerto: 6" Entrada principal; 2 x 4" Splitter
- CFM de entrada: 1314 CFM Caudal máximo de aire
- Caudal de aire "Shop Setting" (medido en la herramienta): 900 CFM -- una reducción del 31,5
- Capacidad del bidón: 25 galones
- Índice de decibelios a 9,8 pies: 82 dB (C|Flux) o 70 dB (P|Flux)
- Mando a distancia
Así explica Laguna la diferencia entre ambos:
El colector de polvo B|Flux está diseñado para conexiones directas de manguera a máquinas individuales, aunque muchos usuarios tienen pequeños sistemas de conductos para unas pocas máquinas. Recomendamos colectores de polvo con mayor CFM como nuestras máquinas de la serie Cflux y Pflux para sistemas con conductos.
Laguna también hace una Unidad de Filtración de Aire diseñada para reciclar todo el aire en un espacio de 20x20x8 pies hasta 22 veces por hora en su velocidad más alta. Filtro de 1 micrón, 3 velocidades, en un temporizador, con mando a distancia.
Cálculo del requisito mínimo de CFM
Para conseguir una captación de polvo eficaz en su taller, es esencial ajustar la capacidad de caudal de aire de su aspirador (medida en pies cúbicos por minuto, CFM) a los requisitos mínimos de cada herramienta. Los sistemas demasiado pequeños pueden dejar polvo fino en el aire y obstruir las mangueras, mientras que los sistemas demasiado grandes derrochan energía (y dinero). Utilice la siguiente tabla para comprobar las necesidades de CFM de las máquinas comunes para trabajar la madera y asegúrese de que su configuración está a la altura de la tarea.
| Herramienta | CFM mínimo requerido |
|---|---|
| Jet 722130 JWP-13BT Cepillo de 13" con Cabezal Helicoidal | 500 CFM |
| JET Black 8" Helical-Head Jointer, 2 HP, 1PH 230V | 400 CFM |
| Sierra de inglete - A menudo viene con su propio colector pequeño | 350 CFM |
| Mesa para fresadora 4' x 8' - presupuesto | 180 CFM |
| Sierra de mesa compacta SawStop CTS-120A60 | 170 CFM |
La Laguna B|Flux más pequeña puede manejar incluso una cepilladora, siempre y cuando sólo esté utilizando una herramienta a la vez.
Si utiliza una ensambladora y una cepilladora en la misma sesión y no desea cambiar las conexiones una y otra vez, cambie a una C|Flux.
Recuerde que la única razón por la que dijimos "compre un separador de polvo ciclónico" fue porque estábamos hablando de un sistema de aspiradora de taller con bolsas de aspiradora tipo HEPA, que son caras. Puede comprar cinco bolsas reutilizables B|Flux de 28 galones por el precio de dos bolsas de aspiradora HEPA diminutas (no reutilizables).
El factor ruido
También puede actualizar a un Laguna P|Flux: 1 con filtración HEPA, de la que ya hemos hablado, e insonorización alrededor del filtro. Esto reduce el índice de decibelios de 82 dB (a 9,8 pies) a 70 dB.
Los decibelios son logarítmicos, como la escala de Richter para los terremotos. Pasar de 82 a 70 dB puede no parecer mucho, pero porque el número es logarítmico:
- Cada aumento de 10 dB significa que el sonido es 10 veces más intenso.
- Sin embargo, nuestros oídos perciben un cambio de 10 dB como "el doble de fuerte" o "la mitad de fuerte".
- Si un sonido pasa de 82 dB (C|Flux) a 70 dB (P|Flux) a la misma distancia (9,8 pies), eso supone una reducción de 12 dB.
- Una caída de 10 dB se percibe como la mitad de fuerte.
- Por tanto, una caída de 12 dB es incluso menos de la mitad de ruido, muy perceptible.
- 82 dB podría ser como una aspiradora ruidosa. (Las aspiradoras suelen alcanzar los 85 dB).
- 70 dB es más parecido a una conversación normal o a un lavavajillas en la habitación de al lado.
Así que, sí, gran diferencia.
Para que conste, el B|Flux más pequeño de 1 CV tiene un índice de decibelios de 76 dB.
Puertos y conductos
Los colectores de polvo ciclónicos P|Flux: 1 y C|Flux: 1 de Laguna presentan una entrada principal de 6" con un accesorio en Y que se divide en dos puertos de 4".
En esta fase de crecimiento de su taller, puede simplificar las cosas: conecte sus herramientas con una manguera flexible de 4", igual que haría con la unidad B|Flux más pequeña. Dado que normalmente utiliza una herramienta cada vez, todavía no necesita un sistema de conductos completo. Simplemente coloque el colector de polvo cerca de la herramienta en uso y pase un tramo corto de manguera.
Dicho esto, algunas configuraciones se benefician de tramos cortos de conducto, especialmente cuando se dirige la manguera a una máquina estacionaria. En esos casos, mantenga los conductos de 6" lo más lejos posible antes de reducirlos a los últimos pies de manguera de 4". El objetivo es mantener ese flujo de aire de gran volumen moviéndose eficientemente entre la máquina y el colector.
Siempre que instale conductos, tanto si se trata de un sistema completo como de un segmento corto, utilice tubos de 6 pulgadas de diámetro siempre que pueda.
Por qué es importante el tamaño del conducto
Cuando se trata del flujo de aire, el diámetro del conducto no es sólo un detalle, lo es todo.
* Un puerto de 4" (radio de 2") ofrece \~12,6 pulg² de superficie.
* Un puerto de 6" (radio de 3") ofrece \~28,3 pulg²-más del doble.
Los aspiradores de polvo no son aspiradores de taller. Están diseñados como sistemas de gran volumen y baja presión (HVLP ). Reducir el tamaño del conducto reduce el volumen y, con él, el rendimiento de la captación de polvo.
La instalación de conductos de 4" directamente desde el colector de polvo a la máquina puede reducir fácilmente el caudal de aire a la mitad, incluso si utiliza metal liso o PVC. Es por eso que incluso con la configuración de fábrica de Laguna-sólo 4-5 pies de 4 "flex-manguera en el extremo-usted ve una caída de 1314 CFM a alrededor de 900 CFM.
Ahora imagínese conectando 15 pies de manguera flexible de 4" justo en el puerto del colector. Esa es una receta para los atascos, la mala succión y el arrepentimiento. No lo haga.
Conclusión: Mantenga los conductos de 6" el mayor tiempo posible antes de reducirlos. Ese diámetro mayor mantiene el flujo de aire alto, la succión fuerte y el sistema funcionando como debería.
| Instalación de conductos | Caudal de aire aproximado (CFM) | Notas |
|---|---|---|
| Entrada de 6", manguera flexible corta de 4" y 1,5 m | ~900 CFM | Caída típica de ~1314 CFM; configuración de fábrica |
| Conducto de 6" mantenido hasta la herramienta | ~1200-1314 CFM | En el mejor de los casos, restricciones mínimas |
| 15 pies de manguera flexible de 4" en el puerto del colector | < 700 CFM | Gran pérdida de flujo de aire; evite esta configuración |
| Conducto de 4" en todo el sistema | 600-800 CFM | Sistema muy restringido; no es ideal para colectores ciclónicos |
*El rendimiento real variará en función del diseño del sistema, los accesorios y los filtros.
Otras consideraciones
- La manguera flexible es cómoda pero provoca turbulencias que reducen la succión.
- Si sus herramientas están lejos del colector, o si empieza a utilizar varias herramientas simultáneamente, considere la posibilidad de planificar conductos fijos (normalmente necesarios en el nivel 3).
Nivel 3: La pequeña tienda especializada con conductos fijos
Cuando su taller alcance entre 1.000 y 1.500 pies cuadrados y su flujo de trabajo incluya varias zonas -fresado, CNC, montaje, acabado-, es casi seguro que necesitará conductos fijos para el sistema de captación de polvo.
Configuración típica y herramientas
- Espacio: de 1.000 a 1.500 pies cuadrados
- Herramientas: Sierra de mesa, ensambladora, cepilladora, fresadora CNC, encoladora de cantos, sierra de cinta, lijadora de tambor
- Flujo de trabajo: Zonas dedicadas para fresado, CNC, montaje, acabado
Sistema de recogida de polvo

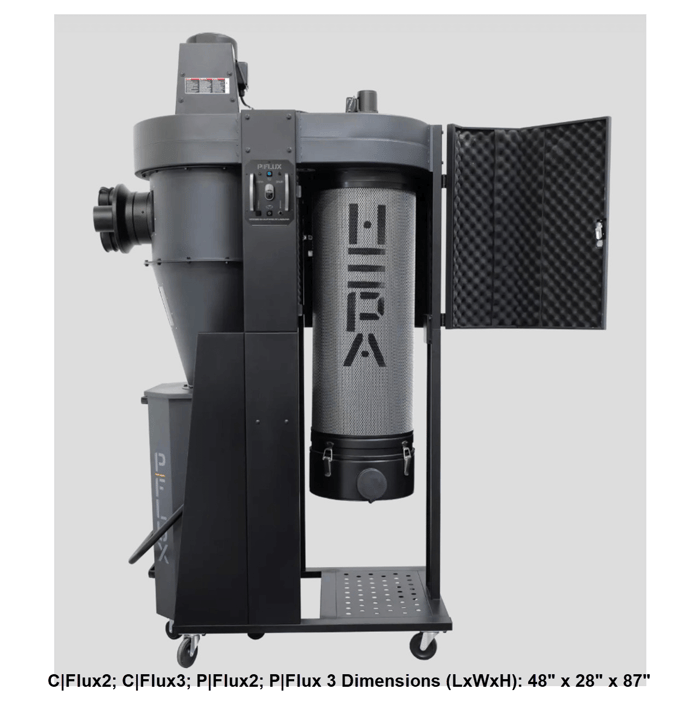

Para talleres más grandes con múltiples herramientas, podría considerar un colector de polvo más grande, como el Laguna C|Flux2 o el Laguna P|Flux 2.
- Huella: 48" x 28"
- Filtro: 1 micra (C|Flux) o HEPA (P|Flux)
- Motor: 2 CV / sólo 220 V
- Puerto: 8" Entrada principal; 2 x 4" Splitter
- CFM de entrada: 1740
- Capacidad del bidón: 46 galones
- Índice de decibelios a 9,8 pies: 88 dB (C|Flux) o 76 dB (P|Flux)
El Laguna D|Flux2; D|Flux3; P|Flux2; & P|Flux3 todos tienen la misma huella. La serie "P" añade filtración HEPA, reducción de sonido alrededor del filtro, limpieza automática del filtro y tambores "inteligentes" con LED y sensores de nivel.El colector de polvo es completamente estacionario en esta configuración, conectado a las herramientas a través de conductos rígidos, con compuertas de chorro que controlan el flujo de aire a cada rama.
Esta configuración permite:
- Múltiples herramientas conectadas sin mover el equipo
- Máxima eficacia de aspiración con mínima pérdida de caudal de aire
- Aire más limpio y mejor captación del polvo en todo el taller
Especificaciones del colector
- Los sistemas ciclónicos de dos etapas con filtros de cartucho con clasificación HEPA son ideales
- Los conductos aéreos o murales ayudan a mantener el suelo despejado
- Mantenga su conducto de 6 "o incluso 8" de diámetro hasta que se acerque a las herramientas
Buenas prácticas
- Utilice conductos rígidos para reducir las turbulencias y la pérdida de presión estática
- Utilice codos suaves de 45° y accesorios en Y en lugar de curvas cerradas de 90°.
- Instale compuertas antideflagrantes en cada rama para una gestión eficaz del flujo de aire.
- Coloque el colector de polvo cerca de las herramientas de alta demanda para minimizar la longitud del conducto
Nivel 4: La tienda multipersonal profesional
Con una superficie de entre 2.000 y 3.000 pies cuadrados, su taller admite varios empleados, flujos de trabajo de producción y, a menudo, una zona de acabado independiente.
Configuración típica y herramientas
- Espacio: de 2.000 a 3.000+ pies cuadrados
- Herramientas: Múltiples sierras de mesa, lijadoras de banda ancha, CNC, mortajadoras, encoladoras de cantos, cabinas de pulverización.
- Flujo de trabajo: Eficacia de la línea de producción con estaciones específicas para cada tarea
Sistema de recogida de polvo
Un colector de polvo ciclónico central de calidad profesional como el Laguna C|Flux 3 o el Laguna P|Flux:3 maneja varias herramientas funcionando simultáneamente.
- Huella: 48" x 28"
- Filtro: 1 micra (C|Flux) o HEPA (P|Flux)
- Motor: 3 HP / 220V solamente
- Puerto: 8" Entrada principal; 3 x 4" Splitter
- CFM de entrada: 2817
- Capacidad del bidón: 46 galones
- Índice de decibelios a 9,8 pies: 88 dB (C|Flux) o 76 dB (P|Flux)

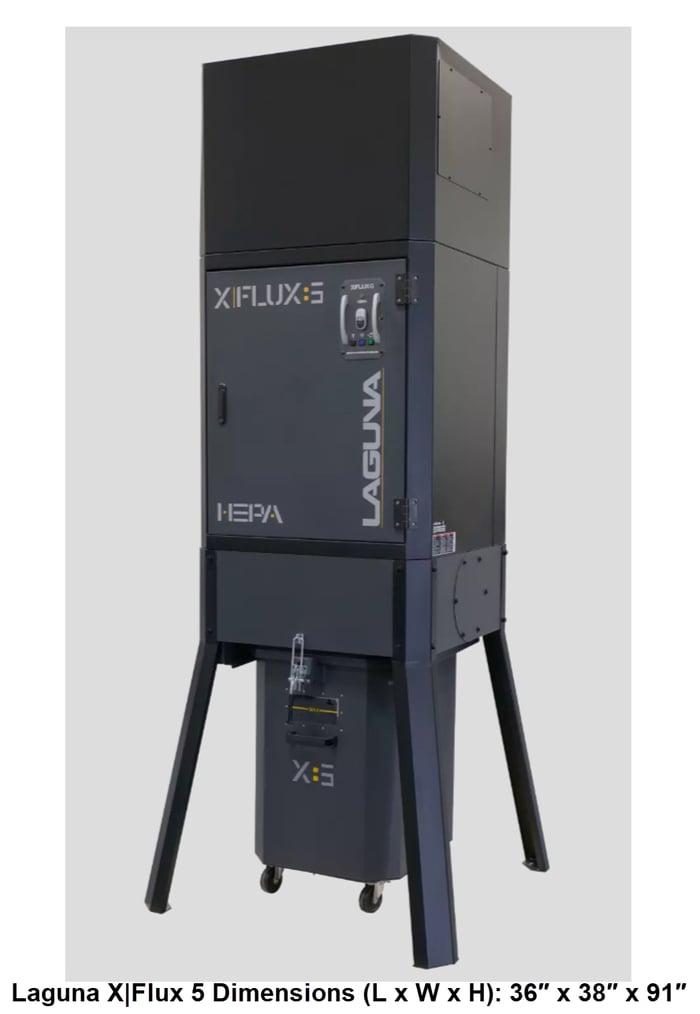

Si eso no es suficiente, consigue el Laguna X|Flux 5. Es una bestia.
- Huella: 36" x 38"
- Filtro: HEPA
- Motor: 5 HP / 220V solamente
- Puerto: 8 Entrada principal (especificar lado izquierdo o derecho)
- CFM de entrada: 3093
- Capacidad del bidón: 39 galones
- Decibelios a 9,8 pies: 69 dB
Este nivel de control de polvo cuenta con:
- Conductos amplios y bien diseñados (aéreos y/o bajo el suelo)
- Puertas blindadas y/o sistemas de zonificación automatizados
- Sensores de contenedores y alertas de mantenimiento
- Ventilación específica de la sala de acabado con ventiladores antideflagrantes
- Filtración profesional del aire ambiente
- Control del ruido mediante cerramientos insonorizados
- Protección contra descargas estáticas y sistemas de puesta a tierra
Ventilación de la sala de acabado
Las zonas de acabado requieren ventilación especializada para:
- Evitar la contaminación por polvo de los acabados húmedos
- Ventile los humos al exterior de forma segura
- Mantener una presión de aire positiva o negativa según sea necesario
Mantenimiento y seguridad
La limpieza periódica de los filtros, la inspección de los conductos y el vaciado de los contenedores son obligatorios para mantener la aspiración, evitar incendios y garantizar la seguridad.
Incluso en su taller de 3.000 pies cuadrados, el extractor de polvo Festool CT Midi de Matt hace una aparición como invitado. No lo pierda de vista.
Cómo diseñar un sistema eficaz de captación de polvo
1. Empiece por sus herramientas, no por su coleccionista
Identifique los CFM y los tamaños de puerto de cada herramienta. Sume los CFM simultáneos máximos necesarios y seleccione un colector que los cumpla o los supere, teniendo en cuenta las pérdidas en los conductos.
2. Mantenga los conductos cortos y lisos
- Utilice el mayor diámetro de conducto cerca del colector
- Evite las curvas cerradas: utilice codos de radio largo y racores de 45°.
- Los recorridos deben ser lo más cortos y directos posible
- Prefiera conductos metálicos para un flujo de aire suave
3. Utilizar compuertas de ráfaga para controlar el flujo de aire
Abra sólo las compuertas de chorro de la(s) herramienta(s) en uso para maximizar la succión donde la necesite.
4. Gestionar la electricidad estática
- Conductos metálicos de tierra
- Pase los cables de tierra por el interior de conductos de plástico y mangueras flexibles
5. Filtra eficazmente el polvo fino
Utilice filtros con clasificación HEPA y considere la posibilidad de añadir purificadores de aire ambiental para capturar el polvo suspendido en el aire.
6. Plan de crecimiento
Diseñe los conductos con ramales adicionales tapados para futuras herramientas.
Consejo profesional: Esboza el trazado antes de la instalación con papel cuadriculado o software CAD.
Siguiendo estas directrices, podrá construir un sistema de captación de polvo adaptado al tamaño de su taller y a su flujo de trabajo, protegiendo su salud y aumentando la eficacia de su trabajo con la madera.
Preguntas frecuentes
¿Cuál es el mejor sistema de captación de polvo para un pequeño taller de carpintería?
Un aspirador de una etapa de 1 CV con un filtro de cartucho de 1 micra suele ser suficiente para un taller pequeño.
Para talleres MUY pequeños, un aspirador con separador ciclónico puede funcionar bien para herramientas manuales.
¿Es necesario un filtro HEPA para un taller de carpintería?
Un filtro HEPA no es esencial para todos los sistemas de recogida de polvo, pero añade una capa adicional de protección contra el polvo fino respirable. Los verdaderos filtros HEPA están certificados para capturar al menos el 99,97% de las partículas de 0,3 micras, el tamaño más difícil de atrapar. Son más valiosos en los filtros de aire o en la filtración de etapa final, mientras que su colector de polvo principal debe centrarse en un alto CFM y una capucha eficaz en la herramienta.
¿Qué tamaño de colector de polvo necesito?
Adapte la capacidad del colector a sus necesidades de herramientas:
- Menos de 500 CFM: aspirador de taller o sistema básico de captación de polvo
- 500-1.000 CFM: colector de polvo de 1,5 HP
- 1.000-2.000+ CFM: colector de 3-5 HP o mayor
Regla de oro: Si su herramienta tiene un puerto de 4", un aspirador de taller no le servirá.
A la hora de dimensionar, tenga siempre en cuenta las pérdidas en los conductos.
¿Cuál es la diferencia entre un colector de polvo ciclónico y un sistema de una sola etapa?
Los colectores de una sola etapa envían todos los residuos a través del impulsor al filtro, que se obstruye más rápidamente. Los colectores ciclónicos separan las virutas grandes antes de que lleguen al filtro, lo que mejora el caudal de aire y la vida útil del filtro.
¿Cómo puedo reducir el polvo fino en mi taller de carpintería?
Utilice filtros HEPA, mantenga cerradas las compuertas cuando no se utilicen, utilice filtros de aire ambiente, selle las fugas de los conductos y aspire regularmente con extractores equipados con filtros.
¿Puedo utilizar tubos de PVC para recoger el polvo?
Sí, pero conecte el sistema a tierra correctamente para evitar la acumulación de electricidad estática. Los conductos metálicos son más seguros, pero los de PVC suelen ser más económicos.
